新聞中心
聯(lián)系我們
手 機(jī)：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號(hào)5幢
聚氯乙烯PVC注射成型全面介紹
PVC料因?yàn)閮r(jià)廉，與生俱來具備防炎性質(zhì)，而且強(qiáng)硬堅(jiān)固，抗化學(xué)能力佳，收縮率為0.2-0.6%，產(chǎn)品在電器、機(jī)械、建筑、日用品、玩具、包裝上應(yīng)用日益廣泛，針對(duì)PVC料的特性，分析產(chǎn)品注塑工藝如下：
一、PVC料的特性
PVC熱安定性不良，成型溫度與分解溫度接近，流動(dòng)性不佳，外觀容易形成不良缺陷，PVC料耐熱性不佳，最易燒焦、產(chǎn)生酸性氣體進(jìn)而腐蝕模具，加工時(shí)可加塑化劑增加其流動(dòng)性，一般須加添加劑使用，其強(qiáng)度、電器絕緣性、耐藥品性佳。
二 、模具及澆口設(shè)計(jì)
為縮短注射的成型周期，注口越短越好，橫切面要園形，射咀口的直徑最小為6毫米，成園錐形，內(nèi)角成5度，最好要加冷料井，冷料井可防止熔化不良的半固體物料進(jìn)入模腔，而該等物料會(huì)影響到表面的修飾及產(chǎn)品的強(qiáng)度。
拔模斜度要在0.50至10之間，以確保模腔內(nèi)有足夠的排氣設(shè)備，常用的排氣孔尺寸為0.03- 0.05mm深，6mm寬，或者每枚頂針周邊間隙為0.03-0.05mm。模具應(yīng)用不銹鋼制造或鍍硬鉻。
三、PVC成型工藝
PVC是熱敏性塑料，過熱或剪切過度會(huì)引致分解，并迅速蔓延，因?yàn)槠渲幸环N分解物(例如酸或HCI)會(huì)產(chǎn)生催化作用，引致流程進(jìn)一步分解，酸性物質(zhì)更會(huì)侵蝕金屬，使之變成凹陷，又會(huì)使金屬的保護(hù)層剝落，引致生銹，對(duì)于人體更加有害。
1.?螺桿墊料：螺桿墊料在2～3mm之間，大型機(jī)會(huì)更大一些。
2.?注射量：實(shí)際筒滯留時(shí)間就不能超過3分鐘。
3.?機(jī)筒溫度設(shè)置：所提供的溫度只可作為參考，根據(jù)機(jī)器、原料的實(shí)際情況作適當(dāng)?shù)恼{(diào)整，也有可能超出所推薦的范圍。
4.?機(jī)筒滯留時(shí)間：在2000C的溫控下(膠料)機(jī)筒滯留時(shí)間最多大能超過5分鐘
5.?注射速度：注射速度要慢，否則過份剪切會(huì)使物料降解，利用UPVC生產(chǎn)極度光滑的厚壁制品時(shí)，應(yīng)采用多級(jí)注射速度，如果有淺褐色條紋從澆口放射出來，即表示射料速度太快。
6.?背壓：常用的表面值是5bar，增加背壓有利于混色和排氣，但背壓應(yīng)越低越好。
7.?停機(jī)：由于PVC的過熱穩(wěn)定性低，故停機(jī)部驟十分重要，要把機(jī)筒清潔干凈，不留半點(diǎn)PVC，可用其它過熱穩(wěn)定性高而又不抗拒PVC的熱塑性塑料，(例如PMMA、PP、LDPE，或GPPS)，切忌于同一機(jī)筒內(nèi)混合POMT UPVC，否則會(huì)引致過強(qiáng)的化學(xué)反應(yīng)，對(duì)機(jī)器造成嚴(yán)重的損壞。
8.?混料比例：水口料的最多混料比例為20%，否則會(huì)影響制品品質(zhì)。

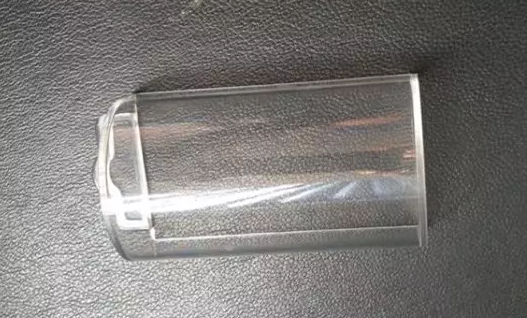

9.?典型制品：UPVC的主要用途是制造排水管道，或者是電腦及電視機(jī)的外殼、濾水壓槽、影印機(jī)外殼、電表及煤氣外殼、印刷機(jī)的透明罩、通風(fēng)格及各種電子零件等。
