性色AV蜜臀AV人妻无码,国产无遮挡又黄又爽在线观看,国产无套内射又大又猛又粗又爽,人妻无码中文字幕

上海道勤塑化logo

塑料百科suliaobaik2Du

新聞中心

聯(lián)系我們

手 機:17898826917

郵 箱:40045692@qq.com

Q  Q:40045692

地 址:上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢

透明塑料制品注塑成型工藝,你都了解嗎?

時間:2020-05-17 10:00 閱讀:1498 來源:互聯(lián)網(wǎng)

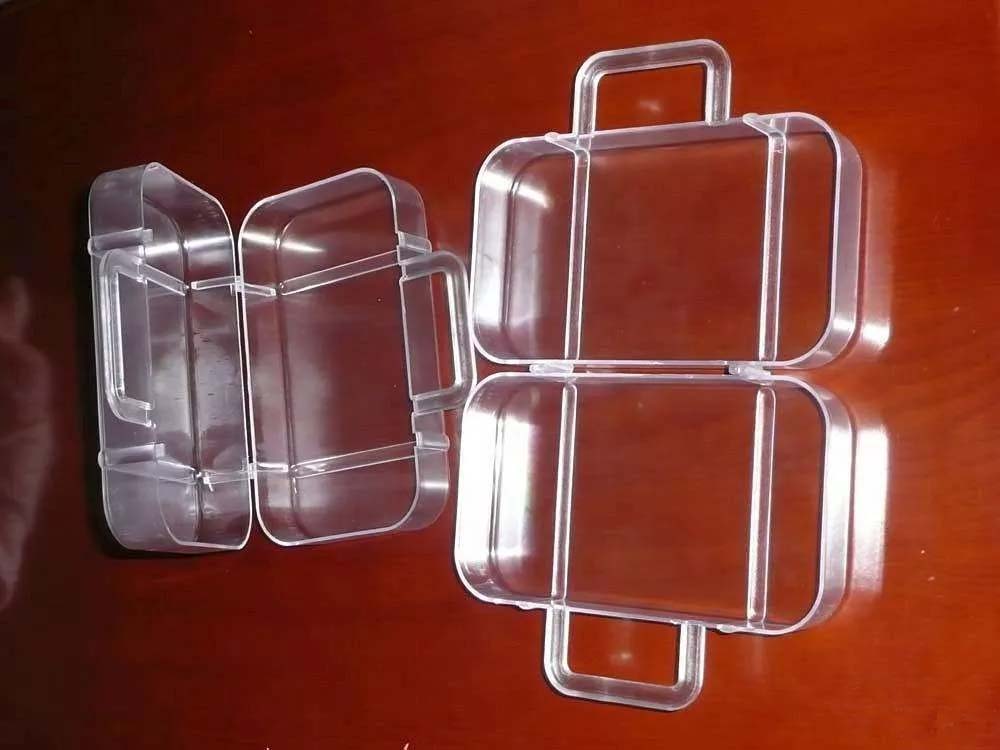

????????透明塑料由于透光率要高,必然要求塑料制品表面質(zhì)量要求嚴(yán)格,不能有任何斑紋、氣孔、泛白。霧暈、黑點、變色、光澤不佳等缺陷,因而在整個注塑過程對原料、設(shè)備。模具、甚至產(chǎn)品的設(shè)計,都要十分注意和提出嚴(yán)格甚至特殊的要求。

????????其次由于透明塑料多為熔點高、流動性差,因此為保證產(chǎn)品的表面質(zhì)量,往往要在機高溫度、注射壓力、注射速度等工藝參數(shù)作細微調(diào)整,使注塑料時既能充滿模,又不會產(chǎn)生內(nèi)應(yīng)力而引起產(chǎn)品變形和開裂。因此從原料準(zhǔn)備,對設(shè)備和模具要求、注塑工藝和產(chǎn)品的原料處理幾方面都要進行嚴(yán)格的操作。

????????、料的準(zhǔn)備與干燥由于在塑料中含有任何一點雜質(zhì),都可能影響產(chǎn)品的透明度,因此和儲存、運輸。加料過程中,必須注意密封,保證原料干凈。特別是原料中含有水分,加熱后會引起原料變質(zhì),所以一定要干燥,并在注塑時,加料必須使用干燥料斗。

????????還要注意一點的是干燥過程中,輸入的空氣最好應(yīng)經(jīng)過濾、除濕,以便保證不會污染原料。其干燥工藝如,透明塑料的干燥工藝:材料工藝干燥溫度(℃)干燥時間(h)料層厚度(mm)備注pmma70~802~430~40pc120~130>6<30采用熱風(fēng)循環(huán)干燥pet140~1803~4采用連續(xù)干燥加料裝置為佳

??????????二、機筒、螺桿及其附件的清潔為防止原料污染和在螺桿及附件凹陷處存有舊料或雜質(zhì),特別熱穩(wěn)定性差的樹脂存在,因此在使用前、停機后都應(yīng)用螺桿清洗劑清洗干凈各件,使其不得粘有雜質(zhì),當(dāng)沒有螺桿清洗劑時,可用pe、ps等樹脂清洗螺桿。

????????當(dāng)臨時停機時,為防止原料在高溫下停留時間長,引起解降,應(yīng)將干燥機和機筒溫度降低,如pc、pmma等機筒溫度都要降至160℃以下。(料斗溫度對于pc應(yīng)降至100℃以下)

??????????三、在模具設(shè)計上應(yīng)注意的問題(包括產(chǎn)品的設(shè)計)為了防止出現(xiàn)回流動不暢,或冷卻不均造成塑料成型不良,產(chǎn)生表面缺陷和變質(zhì),一般在模具設(shè)計時,應(yīng)注意以下幾點。

????????a=壁厚應(yīng)盡量均勻一致,脫模斜度要足夠大;

????????b=過渡部分應(yīng)逐步。圓滑過渡,防止有尖角。銳邊產(chǎn)生,特別是pc產(chǎn)品一定不要有缺口;

????????c=澆口。流道盡可能寬大、粗短,且應(yīng)根據(jù)收縮冷凝過程設(shè)置澆口位置,必要時應(yīng)加冷料井;

????????d=模具表面應(yīng)光潔,粗糙度低(最好低于0.8);

????????e=排氣孔。槽必須足夠,以及時排出空氣和熔體中的氣體;

????????f=除pet外,壁厚不要太薄,一般不得小于lmm。

妈妈的朋友4在线观看| 黑人巨大进入黑人孕妇| 无码精品人妻一区二区三区中| 精品无人区一区二区三区| 亚洲区小说区图片区QVOD| 中文字幕色AV一区二区三区| 人善交videos欧美3d| 亚洲一线产区二线产区区| 性做久久久久久| 国产av在线观看| 故意短裙公交车被强好爽h| 夜夜爽一区二区三区精品| 在线天堂中文最新版网| 再深点灬舒服灬太大了学长小说 | 中文字幕无码乱人伦| 高h喷水荡肉爽文公交车| 脱警花警服露大白乳| 久久久无码精品亚洲日韩按摩| 亚洲AV无码一区二区三区系列| 丁香花高清在线观看| 玩弄老年妇女过程| 三级在线看中文字幕完整版| 亚洲精品无码久久久久AV老牛| 我把五十老女人弄高潮了| 14妺妺让我破了她的处| 性生交大片免费看淑女出招| 久久久久久A亚洲欧洲AV | 亚洲AV永久无码精品天堂动漫| 老司机午夜精品99久久免费| jk白丝班长在我胯下娇喘| 国产毛多女人视频| YING娃养成被C日记| 无遮挡啪啪摇乳动态图GIF| 第九理论午夜电影院| 精品福利一区二区三区免费视频| 偷窥 间谍 隐 tube| 少妇夹得好紧太爽了a片| 国产chinese男男gay片| 亚洲欧美suv精品| 国产av躁一二三区免费播放| 最近韩国日本免费观看MV百度|
