性色AV蜜臀AV人妻无码,国产无遮挡又黄又爽在线观看,国产无套内射又大又猛又粗又爽,人妻无码中文字幕

上海道勤塑化logo

塑料百科suliaobaik2Du

新聞中心

聯(lián)系我們

手 機(jī):17898826917

郵 箱:40045692@qq.com

Q  Q:40045692

地 址:上海市奉賢區(qū)南橋鎮(zhèn)國順路936號(hào)5幢

PA66/6制備及性能

時(shí)間:2020-05-17 10:00 閱讀:1830 來源:互聯(lián)網(wǎng)

????????PA66和PA6是目前PA產(chǎn)品中產(chǎn)量最大、應(yīng)用最廣泛的品種,具有優(yōu)良性能。但PA66的熔點(diǎn)較高,加工溫度范圍窄,而PA6的沖擊強(qiáng)度低,這將限制兩者在某些領(lǐng)域的應(yīng)用。如果以己二酸己二胺鹽(AH Salt)和己內(nèi)酰胺(CPL)為原料,通過共聚改性制備PA66/6,以結(jié)合二者優(yōu)異的性能,將有望拓寬PA66/6的應(yīng)用領(lǐng)域。

????????目前國內(nèi)外對(duì)于PA66/6的研究大多集中在原料以CPL或AH Salt為主的單一體系、CPL與AH Salt配比在小范圍內(nèi)變化的改性,東華大學(xué)采用熔融縮聚法,以AH Salt、CPL為原料,制備全范圍系列配比的PA66/6,并系統(tǒng)研究其結(jié)構(gòu)與性能,以期為PA66/6產(chǎn)品開發(fā)及應(yīng)用拓展提供必要的理論數(shù)據(jù)。

????????采用的原材料如下

????????AH Salt,CPL:工業(yè)級(jí),巴斯夫(中國)有限公司;

????????己二酸(ADA):分析純,國藥集團(tuán)化學(xué)試劑有限公司;

????????去離子水(H2O):自制。

????????試樣是這么制備的

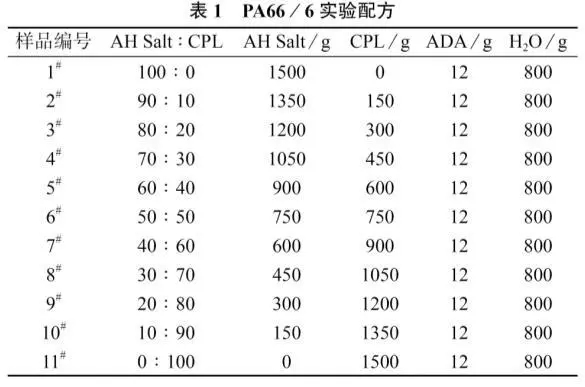

????????按表1配方將原材料加入高溫高壓反應(yīng)釜中,通入氮?dú)?5?min以排出釜內(nèi)空氣;排氣結(jié)束后密閉反應(yīng)釜,開啟攪拌,轉(zhuǎn)速為100?r/min,并在1?h內(nèi)升溫至210~220℃,期間保持壓力為1.8~1.85?MPa;保壓結(jié)束后打開排氣閥,在1?h左右泄壓至0?MPa,繼續(xù)升溫到260~265℃;抽真空至釜內(nèi)壓力為–?0.5?MPa,進(jìn)一步提高共聚物聚合度,然后經(jīng)鑄帶、切粒,得到PA66/6粒料。將PA66/6在約100℃恒溫水浴中萃取48?h,除去未反應(yīng)的己內(nèi)酰胺單體及低聚物,將萃取后的共聚物放入60℃鼓風(fēng)烘箱中干燥24?h除去表面水分。將萃取并干燥后的PA66/6置于105℃的真空干燥箱中干燥24?h,以除去其表面及結(jié)構(gòu)內(nèi)無定形區(qū)殘留水分。用注塑機(jī)制備拉伸樣條,模具溫度為30℃,料筒溫度高于樣品熔點(diǎn)20℃左右,注塑壓力為0.9?MPa,保壓時(shí)間為10?s。

?

????????性能匯總?cè)缦?/strong>

????????(1)共聚單體的引入使PA66/6分子鏈規(guī)整性降低,分子間作用力減小,其分子結(jié)構(gòu)以α晶型為主,當(dāng)AH Salt與CPL質(zhì)量比接近1∶1時(shí),有利于形成不穩(wěn)定的γ晶型。

????????(2)在共聚反應(yīng)過程中,隨第二種單體的加入,所制備PA66/6熔點(diǎn)、結(jié)晶度、拉伸強(qiáng)度逐步下降,但斷裂伸長率提高,熱穩(wěn)定性良好。

????????(3)當(dāng)AH Salt和CPL質(zhì)量比為40∶60時(shí),PA66/6熔點(diǎn)降至169.7℃,結(jié)晶度為16.2%,拉伸強(qiáng)度為33.9?MPa,但斷裂伸長率提高至122.9%,高于純PA66和純PA6,表明共聚反應(yīng)可改善PA66/6的加工性能并有效提高其韌性。

久久精品国产精品亚洲精品 | 欧美日韩国产| 用舌头去添女人下面视频| 欧美性xxxxx极品娇小| 国产69精品久久久久777| 成人性生交大片免费看一| 警花新婚尝又大又粗| 亚洲国产精品无码久久青草| 亚洲 成人 综合 另类 图区| 99精品人妻少妇一区二区| 免费毛片在线看不用播放器| 亚洲精品无码国产| 我和小峓子做爰hd完整版| 国产精品亲子乱子伦XXXX裸 | chinese农村老妓女| 久久精品免费一区二区喷潮| 国产无套白浆一区二区| 国产午夜精品一区理论片飘花| 久久久久亚洲AV无码专区首JN| 亚洲暴爽av天天爽日日碰| 日日摸夜夜添无码无码AV| 欧美性猛交aaaa片黑人| 国语自产偷拍精品视频偷拍图片| 波多野结衣AV无码| 国产精品VA无码免费| 亚洲妇女无套内射精| 少妇愉情理伦片丰满丰满午夜 | 女人做几次就不紧了| 丰满妇女bbwbbwbbwbbw| 中文乱码人妻系列一区二区| 天干天干天夜夜爽啪啪免费网站| 国产AV日韩A∨亚洲AV电影| 精品人人搡人妻人人玩a片| 精品国产乱码久久久EA7| 三上悠亚ssni绝顶を教え込ま| 一本久久综合亚洲鲁鲁五月天| 国产精品无码中文在线av| 国产在线视频| 麻豆蜜桃国产精品无码视频| 午夜亚洲AV日韩AV无码大全| 国产农村妇女作爱视频播放|
